Kotviaca reťazje vysokovýkonná oceľová reťaz používaná na zaistenie plavidiel, pobrežných plošín alebo plávajúcich zariadení v polohe na morskom dne. Plní dvojitú úlohu: po prvé, absorbuje a rozdeľuje sily vetra, vĺn, prúdu a prílivu; a po druhé, zabezpečenie stabilného udržiavania staníc v premenlivých morských podmienkach.
Kotviaca reťaz je v podstate séria vzájomne prepojených oceľových reťazových článkov (bez kolíkov alebo svorníkov), ktoré tvoria kotviacu líniu od vodidla alebo luku plávajúceho aktíva po kotvu na morskom dne. Musí spĺňať požiadavky na vysokú pevnosť, únavu, koróziu, oder a dynamické zaťaženie.
Kľúčové parametre pre typickú vysokokvalitnú kotviacu reťaz môžu zahŕňať (ale nie sú obmedzené na) nasledovné:
| Parameter | Typická hodnota / popis |
|---|---|
| Menovitý priemer článku (d) | napr. 100 mm, 127 mm, 137 mm (pre veľké plávajúce aplikácie na mori) |
| Medzné zaťaženie (BL) | Definované klasifikačnými normami, závisí od triedy reťaze (R3, R4, R5 atď.) |
| Jednotková hmotnosť na meter (m) | Pre reťaz bez kolíkov: m ≈ 19,9 d² (te/m) podľa priemeru článku v metroch |
| Youngov modul (E) | Typické hodnoty: 5,44×10⁷ kN/m² pre bez svorníkov; 6,40 × 10⁷ kN/m² pre reťaz s čapom |
| Dĺžka reťaze (L) | Závisí od hĺbky vody, rozsahu, konštrukcie trolejového vedenia. Napríklad 10 MW poloponorné zariadenie v hĺbke 44 m využívalo reťaz s dĺžkou ~ 650 m. |
| Únavová životnosť / servisný stav | Musí sa overiť pri dynamickom zaťažení, stave mora, opotrebovaní reťaze, abrázii pri kontakte s morským dnom |

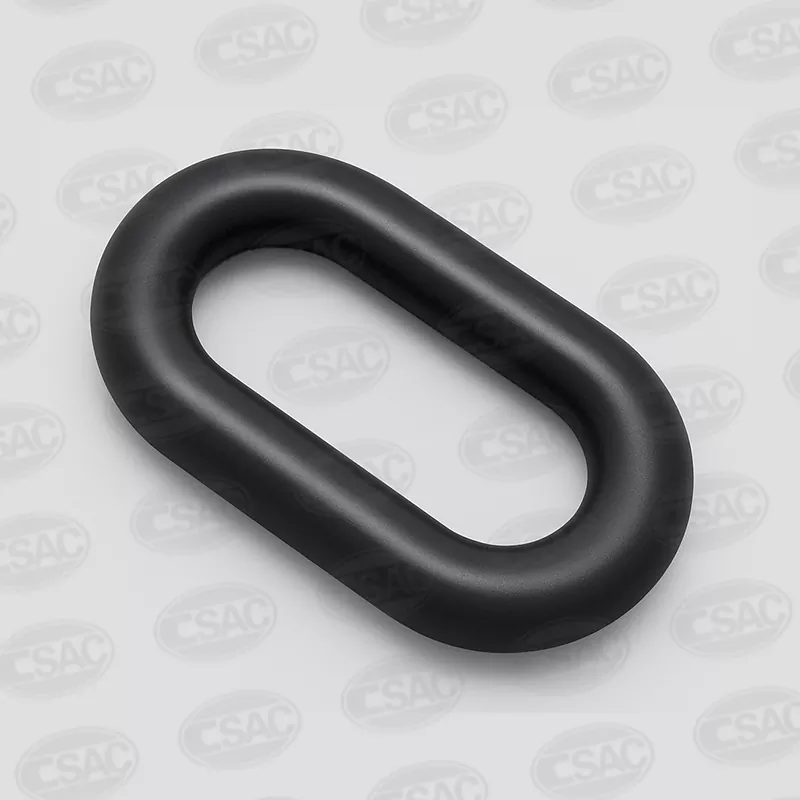

Ako príklad môže výrobca dodať kotviacu reťaz bez kolíkov s menovitým priemerom 127 mm, jednotková hmotnosť ~0,353 t/m (zo štúdie).
Vysoká pevnosť a odolnosť– Kotviace reťaze sú navrhnuté tak, aby znášali veľké dynamické zaťaženie (vetrom, vlnami, prúdom) a poskytujú robustné spojenie medzi plávajúcim aktívom a morským dnom. Sú uprednostňované pred syntetickými vlascami v drsnom alebo dlhodobom prostredí.
Rozsah a absorpcia energie– Správne navrhnutá dĺžka reťaze (rozsah) vytvára tvar trolejového vedenia, ktorý poskytuje hmotnosť aj horizontálnu vratnú silu. Napríklad dlhšia reťaz pôsobí ako tlmič rázového zaťaženia.
Nákladová efektívnosť a životný cyklus– Aj keď sú počiatočné náklady na ťažkú reťaz vysoké, jej životnosť, nízka údržba (v porovnaní s inými kotviacimi systémami) a spoľahlivosť z nej robia dobrú investíciu. Pre plávajúce veterné turbíny na mori sú náklady na reťaz kotvenia hlavnou, ale opodstatnenou časťou systému.
Povedomie o opotrebovaní a údržbe– Opotrebenie sa často sústreďuje v „sekcii odierania“, kde reťaz leží na morskom dne a podlieha odieraniu spôsobenému pohybom. Je potrebná pravidelná kontrola.
Budúca pripravenosť– Keď sa inštalácie na mori presúvajú do hlbších vôd a plávajúce plošiny zvyšujú kapacitu, priemery reťazí, dĺžky a odolnosť voči únave sa stupňujú. Štúdie citlivosti parametrov ukazujú, že dĺžka má veľký vplyv na dynamickú odozvu.
Kotviaca reťaz teda nie je jednoducho „ťažká reťaz“, ale precízne skonštruovaný komponent, ktorého správna špecifikácia výrazne ovplyvňuje prevádzkovú bezpečnosť, náklady a životnosť.
Začnite stanovením environmentálnych záťaží (vietor, vlny, prúd), hĺbky vody, podmienok morského dna a pohybovej obálky plávajúceho aktíva. Na určenie požadovanej dĺžky reťaze, priemeru, hmotnosti na meter, zaťaženia kotvy a bezpečnostných faktorov použite teóriu kotvenia reťazou. Napríklad: dĺžka reťaze a menovitý priemer ovplyvňujú napnutie, tuhosť, správanie sa v ľahu.
Vyberte triedu reťaze (napr. R3, R4), typ článku (bez kolíkov pre mnohé kotvenia), povrchovú úpravu (povlaky, galvanizácia, prídavok na koróziu). Skontrolujte údaje výrobcu pre jednotkovú hmotnosť, medzné zaťaženie, modul.
Nasaďte reťaz po segmentoch, zaistite ukotvenie a vedenie plavidla. Poskytnite správny rozsah reťaze (často 2 × -3 × hĺbka vody v závislosti od miesta). Uistite sa, že časť ležania na morskom dne je dostatočná na absorbovanie pohybu; príliš krátke môže viesť k náhlym rázovým zaťaženiam, príliš dlhé môže znížiť tuhosť pri obnovení.
Sledujte dĺžku reťaze, napnutie, orientáciu, kontakt s morským dnom. Použite metódy merania (kalipery, fotogrametria) na meranie predĺženia alebo opotrebovania spojov.
Vytvorte program kontroly. Kľúčové oblasti: predĺženie spojov, prienik korózie, opotrebovanie pri kontakte s morským dnom, únavové praskanie. Vymeňte alebo zrenovujte reťaz podľa potreby.
Slack-napnutý efektv plytkej vode: príliš dlhá reťaz môže byť uvoľnená a spôsobiť nadmerný pohyb; príliš krátke môže viesť k vysokému predpätiu a zníženiu bezpečnostnej rezervy. Analýza citlivosti ukazuje, že dominuje dĺžka.
Zóny opotrebovania: Odieraná časť (kde sa reťaz dotýka morského dna) trpí odieraním; je potrebné monitorovanie.
Korózia a únava: Najmä v morskom prostredí je kľúčová údržba a ochranné ošetrenie.
Nevhodný rozsah: Ak reťazový rozsah nie je vhodný (dĺžka vs. hĺbka vody vs. sily), potom sa výkon kotvenia znižuje.
S expanziou plávajúceho vetra, hlbších vodných polí ropy a zemného plynu a zvýšenými požiadavkami na spoľahlivosť udržiavania staníc sa kotviace reťaze vyvíjajú. Medzi kľúčové trendy patria:
Nárast menovitých priemerov a jednotkovej hmotnosti s rastúcou hĺbkou vody a veľkosťou plošiny. Štúdie napríklad ukazujú, že posun zo 117 mm na 137 mm zvyšuje bezpečnostnú rezervu.
Pokročilé triedy materiálov a ocele odolné voči únave na predĺženie životnosti pri dynamickom zaťažení.
Vylepšené technológie merania a monitorovania pre kontrolu reťaze (optické posuvné meradlá, fotogrammetria) pre lepšie riadenie životného cyklu.
Lepšie pochopenie dĺžky reťazca vs. dynamického správania (analýza citlivosti), čo umožňuje inteligentnejší návrh na zníženie nákladov pri zachovaní bezpečnosti.
Integrácia s monitorovacími systémami v reálnom čase (snímače napätia, snímače opotrebovania) umožňujúca prediktívnu údržbu a skrátenie prestojov.
Udržateľnosť: berúc do úvahy tolerancie na koróziu, recyklovateľnosť reťazovej ocele a nákladovo efektívnu renováciu oproti výmene.
Výber kvalitného dodávateľa kotviacich reťazí preto teraz nielen zaisťuje súčasnú výkonnosť, ale aj budúcnosť pre vyvíjajúce sa námorné aktíva.
Bežné otázky týkajúce sa kotviacich reťazí
Q1: Aký priemer reťaze by ste mali zvoliť pre danú hĺbku vody a veľkosť platformy?
A1: Priemer závisí od očakávaných zaťažení (medzné zaťaženie, únavová životnosť), ako sú definované klasifikačnými pravidlami a obálkou pohybu majetku. Štúdie napríklad ukazujú, že zväčšenie menovitého priemeru znižuje horizontálny pohyb plávajúcej plošiny za menovitých a extrémnych podmienok. Konštruktér by mal vyhodnotiť hĺbku vody, prúd, vlnové podmienky, očakávané zaťaženie vodnej plochy a zvoliť priemer s primeraným bezpečnostným faktorom.
Q2: Ako často by sa mala kotviaca reťaz kontrolovať a aké sú kľúčové body kontroly?
A2: Frekvencia inšpekcií závisí od prostredia a kritickosti majetku. Medzi kľúčové kontrolné body patrí predĺženie spojenia, opotrebovanie pri kontakte s morským dnom, prienik korózie, únavové trhliny a stav kotviacich bodov. Opotrebenie sa často sústreďuje v časti odierania. Pre kritické kotvenia sa odporúča typická ročná alebo dvojročná kontrola doplnená o monitorovanie počas prevádzky.
Na záver, dobre špecifikovaná, správne nainštalovaná a udržiavaná kotviaca reťaz je základnou súčasťou každého námorného kotviaceho systému. Zaisťuje bezpečnosť, spoľahlivosť a dlhodobú hodnotu pre plávajúce aktíva. V tejto súvislosti vysoko kvalitné kotviace reťaze ponúkané oZhongnan Anchor Chain Co., Ltd.poskytujú robustné riešenie pre súčasné a budúce požiadavky na udržiavanie staníc. Pre podrobnejšiu podporu špecifikácií alebo preskúmanie prispôsobených reťazových riešení, prosímkontaktujte nás.
