Aké sú konštrukčné rozdiely medzi 3-prvkovým a 4-prvkovým otočným konektorom a ako si medzi nimi vybrať?

Zostava otočného predku je kompaktný, ale kritický komponent v systéme ukotvenia plavidla. Je umiestnená medzi kotvou a hlavnou kotvovou reťazou a zabraňuje skrúteniu pozdĺž reťaze, keď sa loď natáča alebo hojdá vo vetre, prúde a vlnách. Bez správne zvolenej otočnej zostavy sa reťaz môže zauzliť, čo vedie k nadmernému opotrebovaniu, zaseknutiu v divočine a dokonca k poruche ukotvenia.

Táto príručka poskytuje štruktúrované porovnanie na základe pravidiel medzi dvoma dominantnými konfiguráciami – 3-linkovým a4-článkové otočné predskoky— a ponúka jasné rozhodovacie kritériá pre typy plavidiel, priestorové obmedzenia a požiadavky triednej spoločnosti.

Normy dizajnu a špecifikácie materiálov

Obe konfigurácie sa vyrábajú v súlade s normou ISO 1704 (Stavebníctvo – kotvové reťaze s čapmi) a zvyčajne sa vyrábajú zo zliatinovej ocele 2. alebo 3. stupňa alebo uhlíkovej ocele s tepelne upravenými a osvedčenými komponentmi.

Všetky otočné predjazdy musia byť dodané s testovacím certifikátom vydaným autorizovanou klasifikačnou spoločnosťou, ako je DNV-GL, ABS, BV, LR alebo NK. Certifikát musí obsahovať výsledky skúšobnej záťažovej skúšky, hodnoty medzného zaťaženia (ak je to vhodné), vysledovateľnosť materiálu a overenie rozmerov.

Štrukturálny rozdiel: Usporiadanie komponentov

Funkčný rozdiel medzi týmito dvoma dizajnmi spočíva v počte článkov a postupnosti pripojení, čo priamo ovplyvňuje rozmerovú dĺžku, kompatibilitu s okovami a zameniteľnosť.

Konfigurácia 3-článkového otočného forerunnera

Obsahuje EL + SW + EL (zväčšené prepojenie + otočenie + zväčšené prepojenie). Táto kompaktná zostava vynecháva koncový článok, čo má za následok kratšiu celkovú axiálnu dĺžku. Je určený pre inštalácie, kde je obmedzený priestor okolo kotviaceho vrecka alebo divokej mačky. Pretože však chýba koncové spojenie, spojenie na strane kotvy zvyčajne vyžaduje vyhradený záves alebo prispôsobené rozhranie.

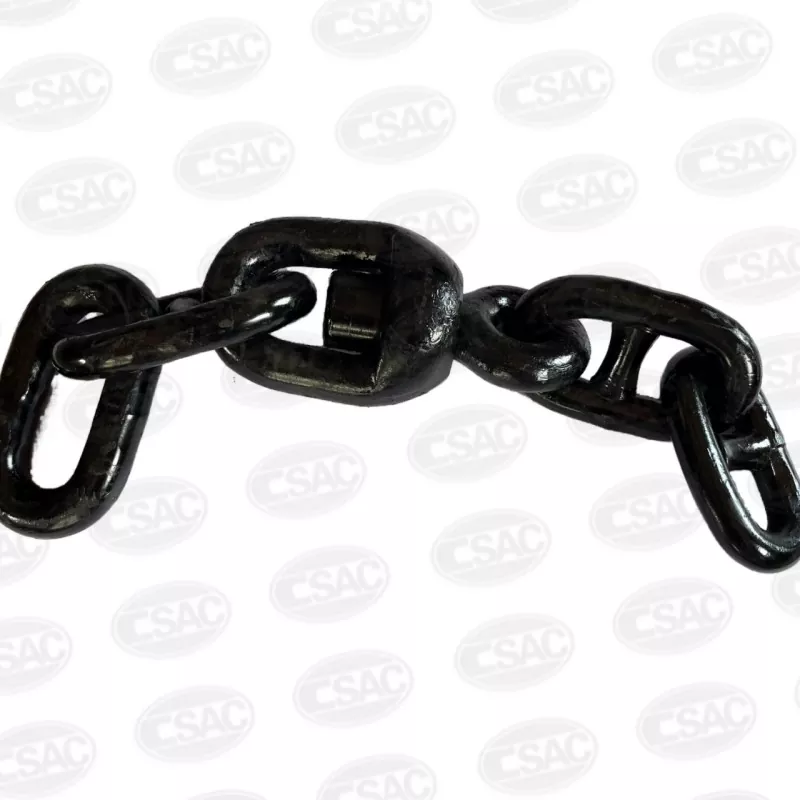

4-prvková otočná konfigurácia Forerunnera

Obsahuje E + EL + SW + EL (koncový odkaz + zväčšený odkaz + otočka + zväčšený odkaz). Prítomnosť koncového článku (E Link) poskytuje väčší vnútorný otvor špeciálne tvarovaný na umiestnenie štandardného kotviaceho strmeňa typu D. Toto usporiadanie sa stalo priemyselnou normou pre zaoceánske obchodné lode, ktoré ponúka vynikajúcu konektivitu, jednoduchšiu výmenu a širšiu kompatibilitu s bežne dostupnými okovami.

Zhrnutie porovnania

Výberové kritériá – praktický rámec rozhodovania

Voľba medzi 3-článkovým a4-linkovýdizajn nie je ľubovoľný. Mala by vychádzať z nasledujúcich technických a prevádzkových parametrov.

Priestorové obmedzenia

Ak zámka kotevnej reťaze, hadicová rúrka alebo vrecko na divokú mačku ukladajú prísne limity na celkovú dĺžku zostavy predku, 3-článkový typ ponúka kratšiu alternatívu, ktorá sa zmestí tam, kde by sa 4-článkové nezmestil. Vždy skontrolujte zasunutú úložnú dĺžku podľa nákresov všeobecného usporiadania plavidla.

Typ plavidla a prevádzkový profil

Zaoceánske obchodné lode (lode na hromadný náklad, kontajnerové lode, tankery) – vyberte konfiguráciu 4 odkazov. Ide o štandardizovanú voľbu medzi hlavnými flotilami, ktorá zabezpečuje, že náhradné diely sú ľahko dostupné od akéhokoľvek globálneho dodávateľa prístavov a že inšpektori triedy nezistia žiadne problémy s kompatibilitou.

Remorkéry, pobrežné zásobovacie plavidlá, plavidlá vnútrozemskej vodnej dopravy a menšie pracovné člny – 3-článok môže byť prijateľný alebo dokonca výhodnejší za predpokladu, že skrátená dĺžka neohrozí spojenie závesom a že limit pracovného zaťaženia zostavy (WLL) sa zhoduje alebo prekračuje limit hlavnej reťaze.

Priemer reťaze a zhoda triedy

Bez ohľadu na konfiguráciu musí byť otočný predok rozmerovo prispôsobený nominálnemu priemeru reťaze (zvyčajne v rozsahu od 12,5 mm do 162 mm). Potvrďte, že stupeň (2 alebo 3) predných komponentov je rovnaký alebo vyšší ako stupeň primárnej kotevnej reťaze. Miešanie stupňov sa neodporúča, pokiaľ nie je výslovne schválené klasifikačnou spoločnosťou.

Klasifikácia Spoločnosť a zákonné požiadavky

Prečítajte si platné pravidlá vlajkového štátu plavidla a triednej spoločnosti. Niektoré zápisy tried vyžadujú dodatočnú analýzu únavy alebo minimálnu hranicu medzného zaťaženia pre otočné komponenty. Vždy odoberajte od výrobcov, ktorí sú držiteľmi certifikátov typového schválenia pre príslušnú triedu a rozsah veľkostí, a pred inštaláciou si vyžiadajte úplnú správu o skúške materiálu (MTR).

Záver a odporúčanie

Výber medzi 3-článkom a 4-článkomotočné predradníkyv konečnom dôsledku závisí od kompromisu medzi kompaktnosťou a konektivitou.

Pre veľkú väčšinu komerčných hlbokomorských plavidiel je 4-článkový typ definitívnym štandardom – ponúka priame spojenie s okovami, globálnu dostupnosť náhradných dielov a jednoznačné akceptovanie všetkými hlavnými klasifikačnými spoločnosťami.

V prípade malotonážnych, priestorovo obmedzených alebo špecializovaných plavidiel poskytuje konfigurácia s 3 prepojeniami životaschopné riešenie za predpokladu, že rozhranie spojovacieho závesu je starostlivo skonštruované a že pevnosť zostavy je plne zdokumentovaná.

Ako posledný krok sa dôrazne odporúča zapojiť výrobcu kotviaceho zariadenia a inšpektora triedy počas fázy návrhu alebo výmeny. Iba krížovou kontrolou rozmerov, dôkazného zaťaženia a materiálového certifikátu predchodcu so špecifickým systémom manipulácie s kotvou plavidla môže byť zaistený bezpečný, vyhovujúci a prevádzkovo správny výber.
