Keď som prvýkrát začal porovnávať rôzne riešenia kotvenia pre hlbokomorské a pobrežné plavidlá, stále som narážal na jedno konzistentné odporúčanie od lodeníc, inšpektorov a skúsených kapitánov:Kotviace reťaze s čapmi. Postupom času som videl, prečo špecialisti naZhongnana ďalší seriózni námorní výrobcovia sa spoliehajú na tento dizajn vždy, keď sa nedá vyjednávať o bezpečnosti ľudí, pravidlách klasifikácie a prevádzkyschopnosti. Namiesto uvažovania o reťazi ako o všeobecnej oceľovej komodite ju teraz považujem za strategickú zložku, ktorá určuje, či plavidlo drží pozíciu, udržuje posádku v bezpečí a chráni drahé aktíva v skutočných búrkach.
V tejto príručke sa vám nesnažím predať konkrétny model alebo priemer. Mojím cieľom je prejsť skutočnými otázkami, ktoré kupujúci kladú, keď si vyberajú kotviace reťaze, a vysvetliť, ako sa páči skúsený dodávateľZhongnanpristupuje k dizajnu a testovaniu a ukáže vám, kde lepšie reťaze potichu šetria peniaze počas celej svojej životnosti. Ak vás už nebaví trápiť sa nečakanými poruchami, nejednotnými certifikátmi alebo reťazami, ktoré korodujú rýchlejšie, ako sľúbili, toto je presne ten rozhovor, ktorý ste pravdepodobne chceli s technickým predajcom.
Keď sedím s manažérmi flotíl alebo majiteľmi lodí, ich najväčším strachom nikdy nie je kúpna cena samotného reťazca. Obávajú sa ťahania kotiev v blízkosti rušného prístavu, zlyhania kotvísk počas náhlej búrky alebo klasifikačných inšpektorov, ktorí uzemnia plavidlo, pretože reťaz nespĺňa požiadavky testu. Všetky tieto problémy začínajú jednou jednoduchou voľbou: ktorému dodávateľovi dôverujúKotviace reťaze s čapmi.
Vysokokvalitné čapové reťaze sú vyrobené z legovaných ocelí lodnej kvality, zvárané a tepelne spracované za prísne kontrolovaných podmienok a následne testované podľa medzinárodných noriem, ako je ISO 1704 a pravidlá hlavných klasifikačných spoločností (ABS, LR, DNV, BV, CCS a ďalšie). Reťaz, ktorá prejde týmito testami, nie je „premyslený“ luxus; je to minimálna úroveň spoľahlivosti, ktorú väčšina moderných majiteľov lodí očakáva, keď sú v stávke ľudské životy a trupy za niekoľko miliónov dolárov.
Na druhej strane lacná, zle kontrolovaná reťaz prináša neviditeľné riziká. Mikrotrhliny spôsobené zlým zváraním, nekonzistentným tepelným spracovaním alebo nízkou kvalitou ocele často zostávajú skryté, kým nie je linka silne zaťažená v zlom počasí. Neúspech v tej chvíli neznamená len prerušený článok; môže to viesť k strate kotiev, poškodeniu trupu, vybočeniu do jazdných pruhov a dňom nákladných opráv a vyšetrovania. Keď započítate tieto náklady, platiť trochu viac za reťaze, ktoré sú plne certifikované a vysledovateľné, vyzerá konzervatívne, nie extravagantne.
To je dôvod, prečo výrobca ako naprZhongnan, s desaťročiami skúseností v oblasti morských kotevných reťazí a morských kotviacich reťazí a rozsiahlou testovacou kapacitou, je často v užšom výbere lodeníc a dodávateľov EPC. Dôsledný proces, kontrolovaný medzinárodnými klasifikačnými spoločnosťami, dáva kupujúcim istotu, že každá séria reťaze sa správa presne tak, ako sľubujú výkresy a certifikáty.

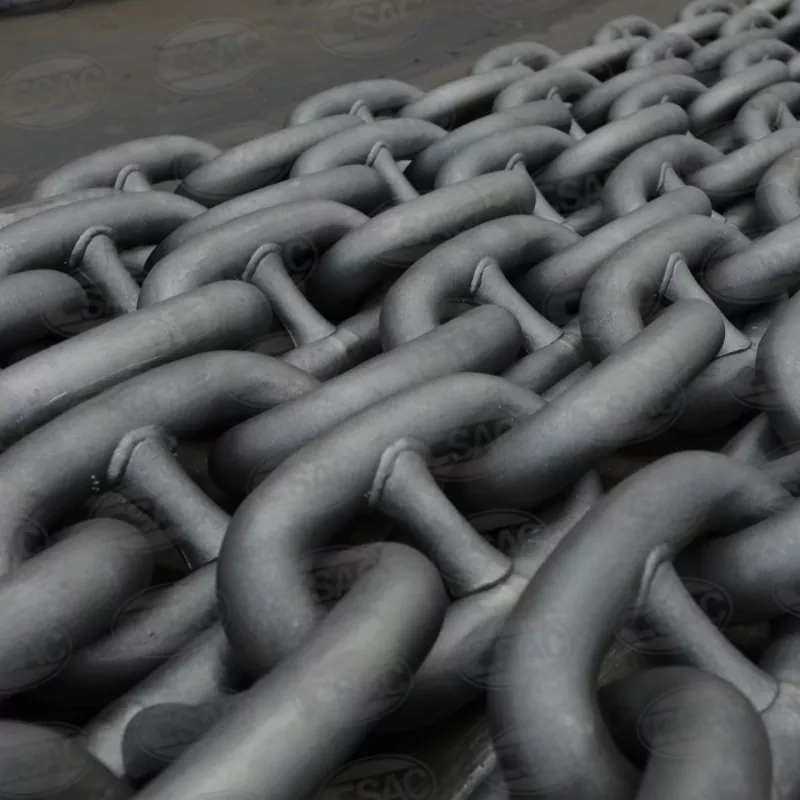

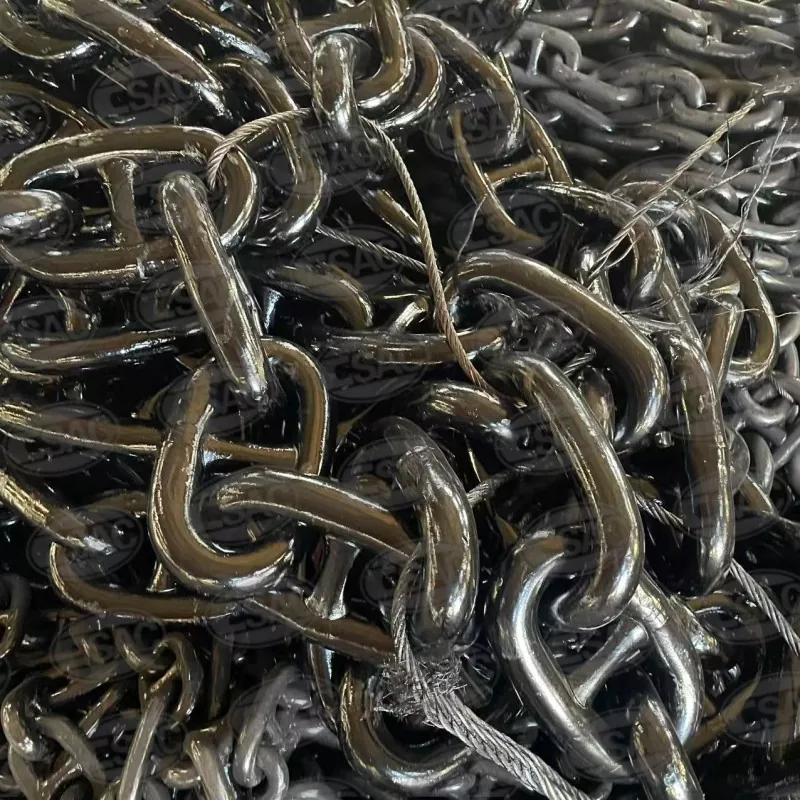

Predtým, ako porovnám dodávateľov, vždy sa uistím, že tím okolo stola plne rozumie tomu, čo robí dizajn svorníkov výnimočným. Každý článok reťaze s čapom obsahuje pevnú tyč (čap) v strede. Táto jednoduchá lišta dramaticky zlepšuje chovanie reťaze pri zaťažení a v gypsy navijaku. Zabraňuje deformácii článku do úzkeho oválu, znižuje zauzlenie a rovnomernejšie rozloží zaťaženie od článku k článku.
Naproti tomu reťaze bez cvokov túto vnútornú lištu nemajú. Sú ľahšie a flexibilnejšie, čo je užitočné pre niektoré vzory kotvenia, ale nie sú prvou voľbou pre primárne kotvenie lodí, kde sa očakáva vysoké zaťaženie a častá manipulácia cez navijak. V mnohých projektoch, na ktorých pracujem, sa pri určitých kotviskách na mori používajú konštrukcie bez cvokov, zatiaľ čo reťaze s cvočkami zostávajú kotviacim lanom pre hlavné plavidlo.
Ďalším kľúčovým konštrukčným bodom je rozsah priemerov a tried. Ako dodávateľZhongnantypicky ponúka kotevné reťaze s priemerom približne 16 mm až viac ako 160 mm, v triede 2 a 3 pre štandardné lodné aplikácie a triedy s vyššou pevnosťou, ako je R3 a viac pre kotvenie na mori. Ďalší renomovaní výrobcovia na celom svete postupujú podľa podobného vzoru s reťazami U2/U3 alebo Grade 2/3 pre lode a typmi R3/R4 pre náročné offshore práce.
Aby boli rozdiely jasnejšie, často vytváram rýchlu porovnávaciu tabuľku, ako je tá nižšie, pre interné diskusie. Hodnoty sa budú líšiť podľa dodávateľa a štandardu, ale štruktúra pomáha všetkým okolo stola vidieť, medzi čím si vyberá a prečo na kvalite záleží.
| Trieda reťaze | Typický rozsah priemeru | Typické aplikácie | Na čo si dávam pozor |
|---|---|---|---|
| 2. ročník / U2 | ~16 mm – 122 mm | Obchodné plavidlá, pobrežné lode, kotvenie na všeobecné účely | Vyvážená pevnosť a hmotnosť, dobrá odolnosť proti únave, široko akceptovaná triedou |
| 3. ročník / U3 | ~20 mm – 162 mm | Väčšie lode, drsnejšie prostredie, keď je potrebná vyššia odolnosť a medza pevnosti | Vyššia pevnosť, ale stále vyžaduje prísne zváranie a tepelné spracovanie, aby sa zabránilo krehkému správaniu |
| R3 / R3S / R4 | ~58 mm – 162 mm | Pobrežné kotviace laná, FPSO, plošiny a kritické hlboké vodné systémy | Veľmi vysoké zaťaženie; Trvám na úplnej sledovateľnosti, podrobných testovacích správach a renomovaných závodoch |
Keď viete, s akým dizajnom a radom triedy pracujete, bude oveľa jednoduchšie priradiť reťaz k vášmu plavidlu, vášmu usporiadaniu kotvenia a regulačnému rámcu, v ktorom pôsobíte.
Výber „správnej“ reťaze nikdy nie je len o výbere najväčšej alebo najsilnejšej možnosti v katalógu. Zvyčajne začínam tromi skupinami otázok: ako plavidlo vyzerá, akému prostrediu bude čeliť a čo hovoria pravidlá.
Pri údajoch o plavidlách sa pozerám na výtlak, dĺžku, veternú plochu a na to, ako bude loď skutočne fungovať. Pobrežné nákladné plavidlo s častými zastávkami v prístavoch a relatívne plytkými kotviacimi hĺbkami nebude potrebovať rovnakú konfiguráciu ako hlbokomorské podporné plavidlo, ktoré môže v zlom počasí sedieť na háku celé dni. Tieto rozdiely ovplyvňujú priemer reťaze aj akosť.
Nasledujú podmienky prostredia. Výška vĺn, prúd, vzory vetra, typ morského dna a hĺbka vody, to všetko mení dynamické zaťaženie reťaze. Napríklad v mäkkom bahne s dlhými rozsahmi leží reťaz cez morské dno a veľa práce robí trenie. V strmších a skalnatejších kotveniach môžu byť záťažové cykly drsnejšie a reťaze s vyššou pevnosťou triedy 3 sa stanú atraktívnymi, pretože ponúkajú vyššiu odolnosť a medzné zaťaženie pri približne rovnakom priemere ako články triedy 2.
Nakoniec sa podrobne pozriem na príslušné pravidlá. Klasifikačné spoločnosti a vlajkové správy stanovujú minimálne požiadavky na dĺžku, priemer a triedu kotevných reťazí na základe typu plavidla a tonáže. Tu je nápomocné, že výrobcovia ako naprZhongnanuž navrhujú a testujú ichKotviace reťaze s čapmiproti týmto normám, takže katalógy a nákresy jasne ukazujú, ktoré reťaze spĺňajú ktoré zápisy tried.
Okrem týchto zásad vždy zvažujem ochranu proti korózii a povrchovú úpravu. Žiarové zinkovanie poskytuje robustnú dlhodobú odolnosť proti korózii, často uprednostňované pre reťaze, ktoré sa často ponárajú a sušia, zatiaľ čo čierne bitúmenové nátery môžu byť pre niektorých majiteľov cenovo výhodnou voľbou. Najlepšia možnosť závisí od toho, ako často sa bude reťaz kontrolovať, aké agresívne je miestne prostredie a či je hmotnosť alebo cena limitujúcim faktorom projektu.
Z diaľky vyzerá každý kotviaci systém podobne: kotva, šnúra a plavidlo. Rozdiely sú zrejmé, keď sa stane niečo neobvyklé. podľa mojich skúsenostíKotviace reťaze s čapmimajú tri veľmi praktické výhody oproti lanovým alebo čistým reťazovým systémom bez kolíkov v mnohých scenároch reálneho sveta.
Po prvé, je tu predvídateľná manipulácia s navijakom a divokou mačkou. Čapy v každom článku pomáhajú reťazi správne sedieť vo vreckách cikánov, čím znižujú preskakovanie a náhle otrasy. To vedie k plynulejším operáciám na prednej palube, menšiemu opotrebovaniu navijaka a menšiemu počtu prípadov skákania reťaze pri zaťažení, keď plavidlo zíva v kotvisku.
Po druhé, reťaze s čapmi ponúkajú vysokú hmotnosť na meter, čo pomáha vytvoriť klasický tvar trolejového vedenia, ktorý absorbuje vlny a nárazy. Aj keď sa zdvihne vietor, spodné časti reťaze môžu zostať na morskom dne, čo poskytuje horizontálny ťah na kotvu a znižuje možnosť ťahania. Drôtené laná alebo syntetické šnúry môžu byť vynikajúce v starostlivo navrhnutých kotviskách, ale prirodzene nevytvárajú rovnako ťažké trolejové vedenie bez dodatočného hardvéru alebo závažia.
Po tretie, reťaze žrebcov sú zhovievavé v zmiešaných flotilách a staršej infraštruktúre. Mnohé porty, kotevné navijaky a zarážky reťaze boli navrhnuté s ohľadom na geometriu článkov. Keď pracujem s majiteľmi pôsobiacimi v regiónoch so zmiešanými zariadeniami a obmedzenou podporou, riešenia svoriek sa často integrujú ľahšie ako alternatívne systémy, ktoré vyžadujú vlastné bubny, špeciálne konektory alebo veľmi špecifické manipulačné postupy.
Reťaze bez hrotov majú stále svoje miesto, najmä v kotviacich vzoroch na mori citlivých na hmotnosť, kde na flexibilite záleží viac ako na kompatibilite s tradičnými navijakmi. Nejde o to, že jeden dizajn je v každom prípade „lepší“, ale o to, že pochopenie silných stránok reťazových článkov uľahčuje navrhnutie robustného systému ukotvenia s nízkou dramatickou silou.
Keď poznám technické požiadavky, najdôležitejšie je rozhodnutie dodávateľa. Renomovaný výrobca reťazí robí viac než len zváranie oceľových článkov. Riadia suroviny, tepelné spracovanie, testovanie, certifikáciu a dokumentáciu spôsobom, ktorý vám dodá istotu na ďalších dvadsať rokov.
S takouto spoločnosťouZhongnan, začínam pohľadom na základy: roky prevádzky, výrobnú kapacitu a zameranie. Ako špecialista na morské kotviace reťaze a morské kotviace reťaze s desiatkami rokov skúseností a ročnou kapacitou meranou v desiatkach tisíc ton jednoznačne považujú kotviace reťaze za svoju hlavnú činnosť a nie za vedľajší produkt. Táto úroveň zamerania sa zvyčajne premieta do lepšej kontroly procesu a stabilnejšej kvality v priebehu času.
Ďalej skúmam certifikácie a normy. Chcem vidieť, že továreň pracuje podľa noriem ISO a GB pre kotviace reťaze a že jej produkty sú schválené hlavnými klasifikačnými spoločnosťami relevantnými pre môj vozový park. Hľadám tiež zariadenia na testovanie v plnom rozsahu a lámavosti, spolu s kvalifikáciou postupu zvárania a robustnými záznamami o kontrole. Ak dodávateľ nemôže ukázať skutočné údaje z testov alebo vysledovateľné čísla tepla pre svoje reťaze, považujem to za varovanie.
Potom vyhodnotím technickú podporu a možnosti prispôsobenia. Dobrý výrobca môže pomôcť upraviť dĺžku reťaze na jeden záber, pripojiť príslušenstvo, ako sú okovy a otočné spoje, a povrchové úpravy, aby vyhovovali projektu. Môžu tiež poradiť, kedy má zmysel vyššia trieda pevnosti alebo kedy je lepšou voľbou konzervatívnejšia reťaz triedy 2 vzhľadom na to, ako bude plavidlo skutočne fungovať.
V neposlednom rade dbám na ústretovosť a komunikáciu. Keď posielam výkresy alebo špecifikácie, očakávam podrobnú spätnú väzbu, nielen cenu a dátum dodania. Spôsob, akým dodávateľ odpovedá na technické otázky pred objednávkou, často odráža, ako vás podporí, ak sa po rokoch stane niečo neočakávané.
Aj ten najlepší reťazec sa dá zneužiť do predčasného dôchodku. Keď pomáham klientom zostavovať plány údržby, zameriavam sa na niekoľko disciplinovaných návykov, ktoré dramaticky predlžujú životnosť reťaze a znižujú nepríjemné prekvapenia počas prieskumov.
Keď sú tieto návyky spojené s vysokou kvalitouKotviace reťaze s čapmi, výsledkom je pokojnejší život pre posádku, menej bolestí hlavy počas triednych prieskumov a oveľa predvídateľnejší cyklus výmeny, ktorý možno zabudovať do dlhodobých rozpočtov namiesto núdzových opráv.
Z čisto nákupného hľadiska vyzerajú lacnejšie reťazce vždy atraktívne. Keď však s klientmi vytvorím jednoduchý model nákladov na vlastníctvo, rýchlo pochopia, prečo sú vysokokvalitné reťazce od zavedených dodávateľov zvyčajne múdrejšou finančnou voľbou.
Predstavte si dve sady reťazí. Jedným z nich sú nižšie náklady, obmedzená certifikácia a neznáme zdroje ocele. Druhý je plne certifikovaný od výrobcu ako jeZhongnan, s osvedčenými postupmi zvárania, klasifikačnými schváleniami a dlhými výsledkami v podobných plavidlách. Ak je potrebné vymeniť prvú reťaz o niekoľko rokov skôr z dôvodu korózie alebo únavy, alebo ak spôsobí jeden prípad vážneho prestoja alebo poškodenia, zjavné úspory okamžite zmiznú.
Často to prevádzam na jasné čísla: nákupné náklady na meter delené očakávanými rokmi prevádzky plus odhadované náklady na kontroly, údržbu a potenciálne prestoje. Keď majitelia vidia, že o niečo drahší reťazec s dlhšou a predvídateľnejšou životnosťou má v skutočnosti nižšie ročné náklady, rozhodnutie o inovácii bude oveľa jednoduchšie interne obhájiť.
Okrem tabuľky je tu aj otázka reputácie a pokoja. Prevádzkovatelia, ktorí už investovali do moderných trupov, elektroniky a bezpečnostného vybavenia, nechcú celý systém kompromitovať nespoľahlivou kotvovou líniou. V tejto súvislosti špecifikácia poistnéhoKotviace reťaze s čapmivyzerá ako prirodzené rozšírenie širšieho záväzku spoločnosti v oblasti bezpečnosti a spoľahlivosti.
Q1. Aký je hlavný rozdiel medzi kotvovými reťazami s čapmi a kotvovými reťazami bez čapov?
Reťaz s čapmi má v strede každého článku pevnú lištu, ktorá pomáha reťazi udržať si svoj tvar, znižuje zauzlenie a zlepšuje jej priebeh cez navijak, zatiaľ čo reťaze bez čapov nemajú žiadnu vnútornú lištu, vďaka čomu sú ľahšie a flexibilnejšie, ale zvyčajne menej stabilné v tradičných lodných navijakoch a menej odolné voči deformácii pri vysokom zaťažení.
Q2. Aké normy a certifikáty by mali spĺňať kvalitné kotevné reťaze s čapom?
Pre väčšinu komerčných a pobrežných aplikácií hľadám súlad s normami kotvových reťazí ISO a schválenie od aspoň jednej významnej klasifikačnej spoločnosti, ako je ABS, LR, DNV, BV alebo CCS, podporované protokolmi o skúšobnom zaťažení a medznom zaťažení a jasnými značkami na reťazi, ktoré spájajú každú dĺžku s jej certifikátmi a číslami tepla.
Q3. Ako dlho môžu reťaze s čapovými kotvami normálne zostať v prevádzke?
Skutočná životnosť závisí od typu plavidla, prostredia, údržby a od toho, ako často je reťaz silne zaťažená, ale s dobrými materiálmi, správnymi nátermi a pravidelnou kontrolou mnohí majitelia plánujú používanie primárnych lodných reťazí na viac ako desať rokov, pričom jednotlivé články alebo sekcie sa obnovujú podľa požiadaviek triednych inšpektorov.
Q4. Môžem miešať reťaze alebo príslušenstvo od rôznych dodávateľov v jednom systéme?
Je to technicky možné, ale komponenty miešam len vtedy, keď všetky spĺňajú rovnaké normy a schválenia triedy a keď dodávateľ alebo kompetentný inžinier potvrdí kompatibilitu rozmerov článkov, skúšobných zaťažení a geometrie pripojenia, pretože jeden slabý alebo nesúladný komponent môže narušiť pevnosť celej reťaze.
Q5. Ako zistím, kedy je potrebné vymeniť kotvovú reťaz s čapom?
Nad rámec pravidiel triedneho prieskumu sledujem stratu priemeru v dôsledku opotrebovania alebo korózie nad povolené limity, viditeľné praskliny alebo vážne jamky okolo zvarov a nosných plôch, predĺženie článkov, opakované zlyhania pri testovaní NDT a akékoľvek poškodenie po extrémnych udalostiach; keď sa objaví niekoľko z týchto znakov, výmena sa stáva bezpečnejšou a ekonomickejšou možnosťou ako opakované opravy záplat.
Q6. Aké informácie by som si mal pripraviť predtým, ako kontaktujem spoločnosť Zhongnan alebo iného dodávateľa so žiadosťou o cenovú ponuku?
Bežne zhromažďujem typ a tonáž plavidla, požadovaný druh a priemer reťaze, ak je už definovaný pravidlami triedy, celkovú dĺžku a konfiguráciu každého vlasca alebo strely, preferované nátery, očakávané prevádzkové prostredie, zapojené klasifikačné spoločnosti a akékoľvek špeciálne požiadavky na príslušenstvo kotevných reťazí, aby dodávateľ mohol namiesto všeobecného cenníka odpovedať presným, technicky správnym návrhom.
Q7. Sú pozinkované kotevné reťaze vždy lepšie ako čierne lakované?
Žiarové zinkovanie ponúka veľmi silnú ochranu proti korózii a je ideálne pre agresívne námorné prostredie alebo dlhé servisné intervaly, ale tiež zvyšuje náklady a má malú váhu, zatiaľ čo čierne bitúmenové nátery môžu postačovať pre niektoré prevádzkové profily, kde sú kontroly časté, podmienky sú miernejšie alebo sú obmedzené rozpočty, takže výber robím skôr na základe skutočného prevádzkového vzoru plavidla a stratégie údržby, než podľa jedného pravidla pre každý projekt.
Q8. Môžu sa reťazové kotviace reťaze použiť na trvalé kotvenie, ako aj na kotvenie lodí?
Áno, veľa offshore projektov používa reťaze s čapom v stálych alebo polotrvalých kotviacich líniách kvôli ich vysokej pevnosti a predvídateľnému správaniu, ale dizajn musí byť navrhnutý tak, aby zodpovedal napätiu lana, hĺbke vody, silám prostredia a hardvéru konektora, a vždy zapojím tak výrobcu reťaze, ako aj špecialistu na kotvenie, keď idem nad rámec štandardného usporiadania kotvenia lode.
Ak ste sa dočítali až sem, už viete, že výber kotevných reťazí nie je len katalógové cvičenie. Vyvažujete bezpečnosť, predpisy, prevádzkovú realitu a dlhodobé náklady a kvalitu vašej práceKotviace reťaze s čapmije priamo v centre tohto rozhodnutia. Práca so zameraním výrobcu akoZhongnan, ktorý spája dlhoročné skúsenosti, modernú výrobu a prísne testovanie, vám dáva silný základ, na ktorom môžete stavať.
Či už plánujete novostavbu, modernizáciu staršieho plavidla alebo rekonštrukciu kotvísk na mori, dôrazne vám odporúčam premeniť tieto informácie na konkrétny rozhovor s technickým tímom. Zdieľajte údaje o svojich plavidlách, podmienkach prostredia a požiadavkách na triedu a požiadajte o podrobné návrhy namiesto jednoduchých cien za meter. Ak ste pripravení prejsť od neistoty k jasnému, dlhodobému riešeniu, neváhajtekontaktujte nás, pošlite svoje výkresy a vyžiadajte si cenovú ponuku na mieru alebo technickú konzultáciu ešte dnes. Správne reťaze neudržia len vašu kotvu; budú podporovať bezpečnosť a spoľahlivosť celej vašej prevádzky na dlhé roky.
